CK系列安全监测智能采集设备

[稿件来源]:工程安全所 [作者]:工程安全所 [发布时间]:2022-03-30


  一、技术(产品)简介

  CK系列智能采集设备可采集振弦、差阻、电压、电流、数字式等多种类型的监测传感器,支持手机APP和云端等多种配置方式,适用于水库大坝、调水工程、水闸等各类工程施工期及运行期的安全监测。设备信息与监测数据可全部接入CK-DSM大坝安全监测数据管理及分析云服务系统,共同实现大坝安全监测信息智能感知、物联采集、云端管理、专业分析与监控预警。

  二、技术(产品)特色

  CK系列智能采集设备具有以下技术特点:

  每个通道均可接入振弦、差阻、电压电流等多种监测传感器

  适配以太网、LoRa、NB-Iot等多种通信方式,组网方式灵活

  包含内置Web、串口配置、手机APP和云端配置多种方式

  支持定制巡测、实时召测、阈值触发和事件触发功能

  配备比测APP,能实时查看测量数据和比测数据

  支持温湿度、电源电压等参数的实时监测

  CK系列安全监测智能采集设备主要包括4款设备,CK-MCU自动化数据采集单元、CK-LAT低功耗数据采集仪、CK-ZX-1手持式振弦差阻读数仪、CK-485数字式采集仪。

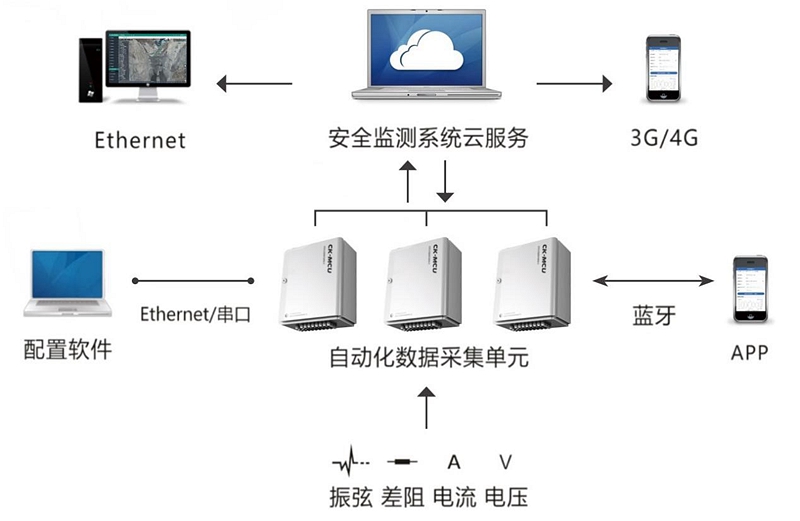

  CK-MCU自动化数据采集单元是一款用于各类工程安全监测的自动化测量装置,可采集多种类型传感器,完成工程安全监测仪器的自动测量和记录,运用以太网组网方式显著地提高了系统巡测效率,已现场应用的溪洛渡水电站安全监测自动化系统是国内已建规模最大、巡测时间最短的安全监测自动化系统。

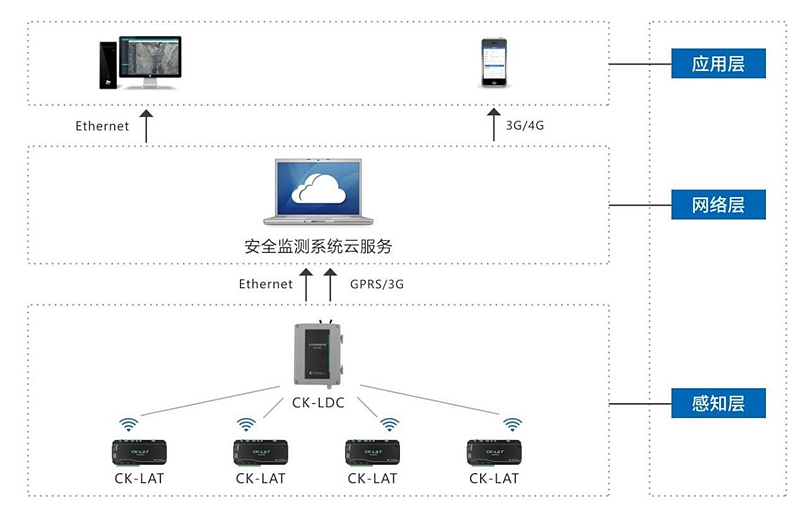

  CK-LAT低功耗数据采集仪是一款能够采集多种类型传感器和无线传输的设备。采用低功耗技术和锂亚电池供电,现场安装布置简单,特别适用于无供电、开放式的野外环境,例如边坡、土石坝等。

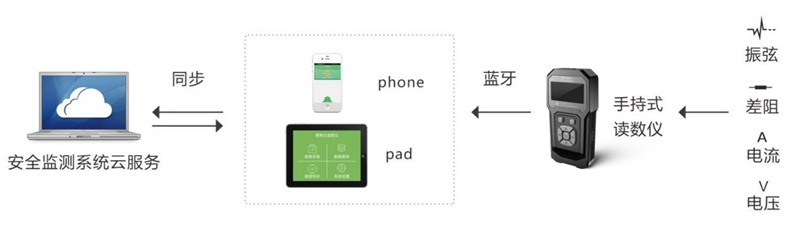

  CK-ZX-1手持式振弦差阻读数仪是一款兼容振弦式和差阻式传感器的手持读数设备,配备人机交互LCD屏幕,能够通过蓝牙通信和智能手机APP实现数据读取、存储、查询和云平台同步。

  CK-485数字式采集仪是一款能够采集RS485接口传感器的自动化测量装置,通过网络透传和自定义解析的方式,适用于各种自定义协议的数字接口监测传感器的自动化采集和通信。

  三、推广应用情况

  产品授权发明专利2项,实用新型专利10余项,软件著作权20余项,4项技术入选水利部先进实用技术重点推广指导目录,获1项长江委科学技术奖一等奖,已成功应用于溪洛渡水电站、向家坝水电站、大藤峡水利枢纽、丹江口水利枢纽、珠三角水资源配置工程等十余个国家重点水利水电工程,为提升水利水电工程安全监测智能管理提供有力的技术支撑。

典型案例一:金沙江向家坝水电站安全监测自动化系统

  金沙江向家坝水电站是已建成中国第三,世界第五大水电站,金沙江向家坝水电站安全监测自动化系统,系统共接入安全监测传感器5600余支,使用CK-MCU自动化采集单元500余套,开发并部署CK-DSM大坝安全监测数据管理与分析云平台,实现安全监测数据采集、传输、处理、分析、预警的功能。

  典型案例二:丹江口水利枢纽大坝安全监测自动化系统

  丹江口水利枢纽2017年蓄水试验期安全监测自动化系统建设任务,并在丹江口大坝安全监测整合及自动化系统建设项目中安装了85套安全监测采集设备,接入安全监测传感器1500余支,并开发部署了安全监测自动化数据采集系统及巡视检查系统。

  典型案例三:珠三角水资源配置工程施工期安全监测自动化系统

  珠三角水资源配置工程是国务院部署的172项节水供水重大水利工程,总投资354亿元。由业主、监理、设计三方现场比选,共同推荐使用长江科学院设计研发、长江科创公司生产的CK-MCU作为本工程四个安全监测标段统一的振弦式自动化采集装置,并实施施工期安全监测自动化。

  四、联系人及联系方式

  黄跃文 13545073580    1211996804@qq.com

  五、技术(产品)照片及工程应用照片


CK系列智能采集设备

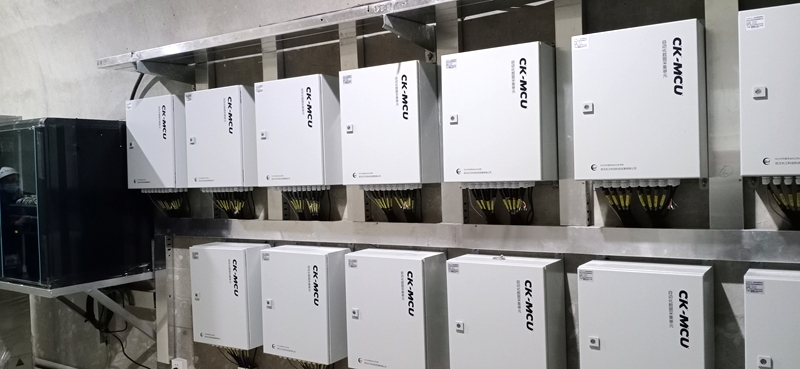

溪洛渡水电站现场应用

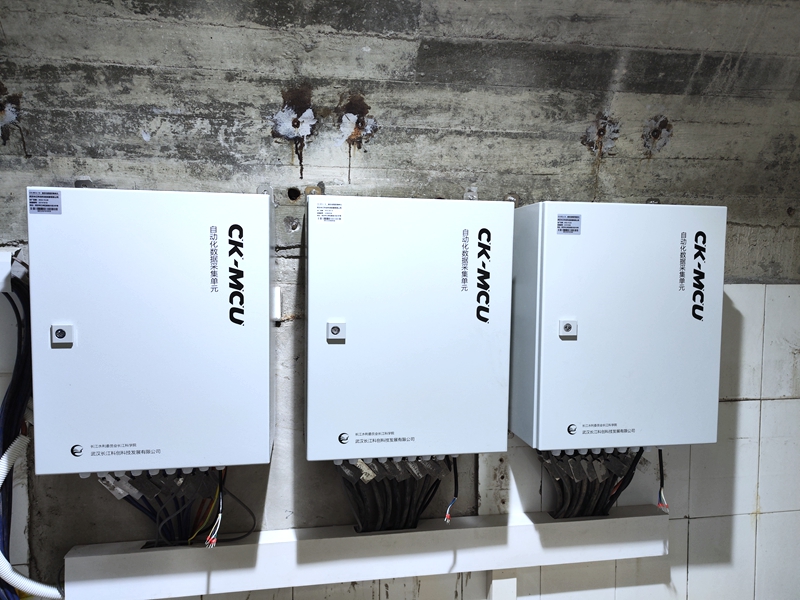

向家坝水电站现场应用
